平均放射温度と作用温度

『環境』の室内の温熱・空気環境で苦手なところをもう一度整理して、問題を解きます。いつものように、井澤式比較暗記法の解説から入ります。



☆平均放射温度(MRT)… 平たく言えば、壁表面の平均温度。



f:id:emicocolo:20170623105405j:plain

※ 図は『環境工学入門』より

☆グローブ温度・・・黒塗りの銅球に温度計を差し込んで測った温度。



☆作用温度・・・気温、気流、放射(≒平均放射温度)の3要素を総合した温熱指標。そして、実はグローブ温度と同じと思ってよいというのがポイント。体感温度と考えるとなお理解しやすい。

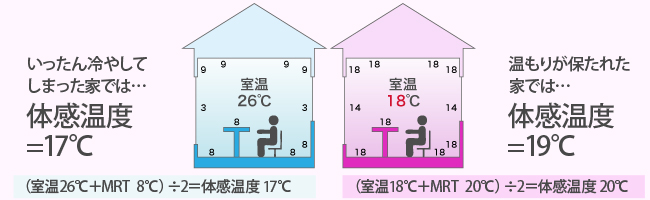

体感温度=(室温+MRT)/2



f:id:emicocolo:20170623105553j:plain

※ 図は「木族の家」より

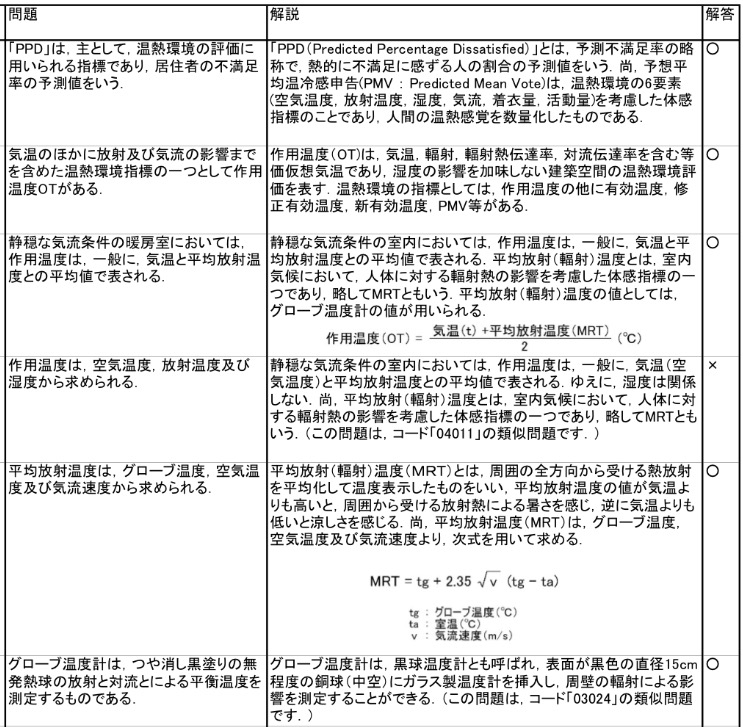

さらに、実際の過去問を解いて、知識を定着させます。ウラ指導の講義で使われている資料が、この分野にかぎり、PDFで公開されていたので、一部抜粋します。



f:id:emicocolo:20170623105639p:plain
